KY520系列三相電力智能儀表
一、概述
KY520系列三相電力智能儀表可對電網中的三相電流、三相電壓進行測量，采用LED方式顯示，具有4~20mA或0~5V模擬信號輸出，RS-485數字接口等功能。該系列三相電流電壓表采用單片機+高速AD轉換器設計，互感器隔離輸入，比傳統的三相電流、電壓表顯示更精確，可靠性更高，抗干擾能力更強等，產品符合國際DLT721-2000、IEC6100-4。具有以下特點：
1、 量程自動轉換，具備0.000-9999之間自動切換。
2、 單片機設計，隔離式輸入，穩定性更高，抗干擾能力更強。
3、 高精度采樣，真有效值測量，精度高達0.2級。
4、 具有模擬信號輸出，4~20mA或0~5V （選配）
5、 具有RS-485數字接口（選配）
二、技術指標
|
|
指標
|
|
精度等級
|
顯示精度：0.5% 0.2級；變送精度：0.5級
|
|
顯示
|
3排四位LED
|
|
輸入
|
標稱輸入
|
電流：AC1A AC5A DC20mA，
電壓：AC100V AC220V AC380V DC75mV
|
|
過量程
|
持續：1.2倍，瞬時：電流10倍（5秒）、電壓2倍（10秒）
|
|
頻率
|
50/60HZ±10%
|
|
電源
|
輔助強度
|
AC220V, AC/DC85~265V
|
|
功耗
|
＜2VA
|
|
隔離耐壓
|
電源與輸入、變送輸出、通訊接口為AC2KV；
|
|
變送輸出與通訊接口間為AC1KV
|
|
快速脈沖群抗擾度
|
IEC61000-4-4，Level4
|
|
靜電抗擾度
|
IEC61000-4-2，Level3
|
|
絕緣電阻
|
＞50MΩ
|
|
平均無故障工作時間
|
大于50000h
|
|
工作條件
|
環境溫度：-10至55℃ 相對溫度小于93% 海拔低于2500米
|
|
無腐蝕氣體場所
|
|
儲存環境
|
-20~75℃
|
|
模擬量
|
DC4~20mA電流輸出時負載＜510Ω，DC0~5V電壓輸出時負載＞100KΩ
|
|
數字量
|
RS-485接口，MODBUS-RTU協議，波特率默認9600（可選4800）bps
|
|
外形尺寸
|
72×72×74 96×96×74
|
|
開孔尺寸
|
66.5×66.5 90×90
|
三、選型說明
KY520-□□□
增加功能：B-普通不增加其它功能 K-可編程報警輸出
M-模擬量4~20mA輸出 T-數字量RS-485接口
選擇類別：I-電流 U-電壓
標稱輸入：4-交流信號輸入 5-直流信號輸入
型號代碼：三相數顯可編程變送儀表

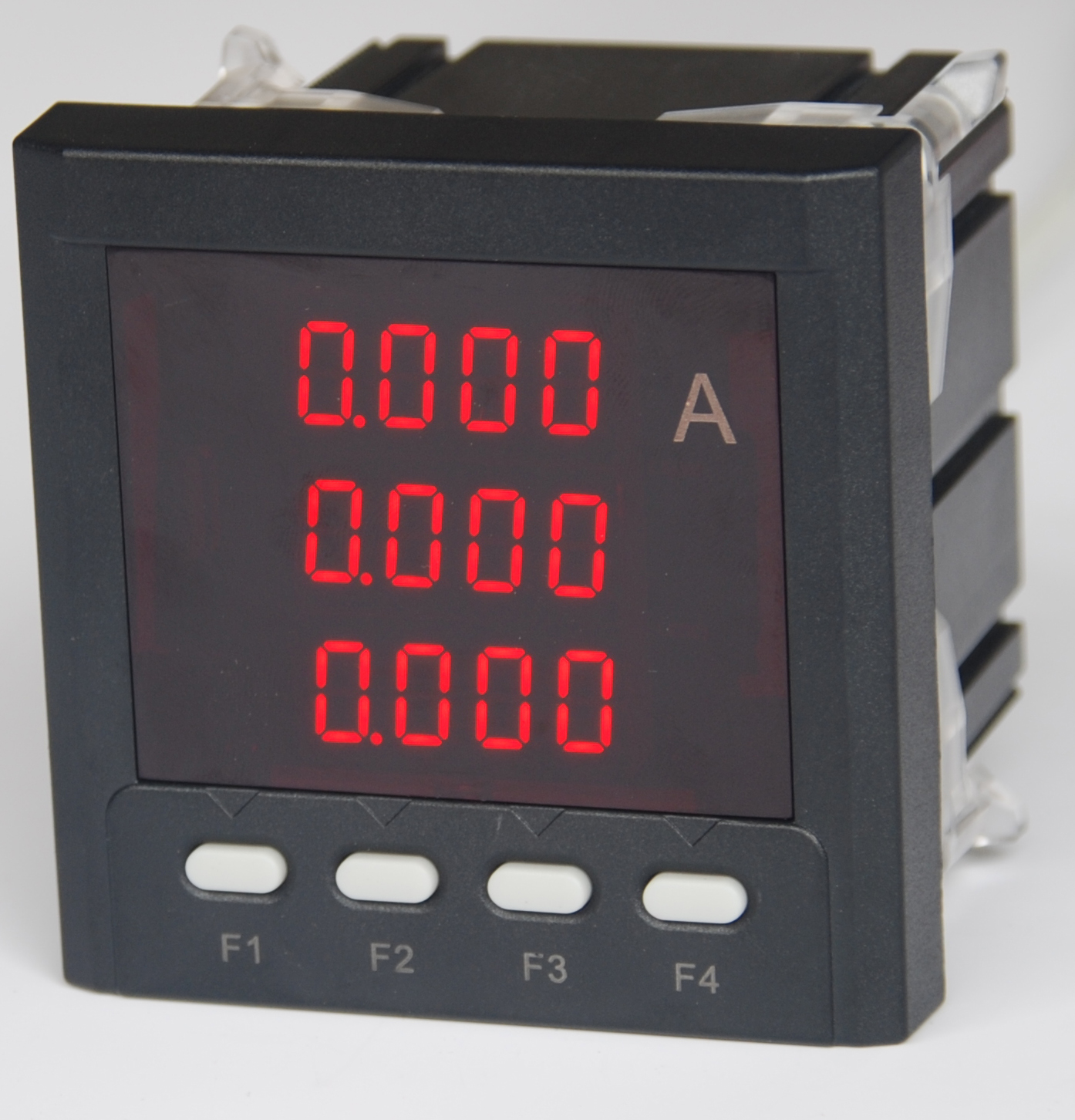

四、外觀尺寸及面板說明
1、單位符號區（A：電流，V：電壓）
2、高亮LED數據顯示區
3、顯示數據時作為小數點：設置菜單里作為光標使用（代表該位置字處于選中狀態）
4、按鍵區：
F1返回鍵：進入設置菜單后，按此鍵將返回初始界面
F2數據鍵：編輯數據時，每按鍵一次，數值增加1
F3移位鍵：編輯數據時，每按鍵一次，光標位向左移動一位
F4功能鍵：多功能鍵，空閑狀態按此鍵2-3秒即可進入設置菜單；數據編輯狀態時，按此鍵可選中或取消光標 |
